双轴回转装置

凯迈的双轴回转装置可围绕两个独立分开的轴旋转产生扭矩，从而实现大范围的稳定而高精度的传动。应用领域包括太阳能跟踪器、定日镜、聚光光伏(CPV)以及卫星和无线电天线。

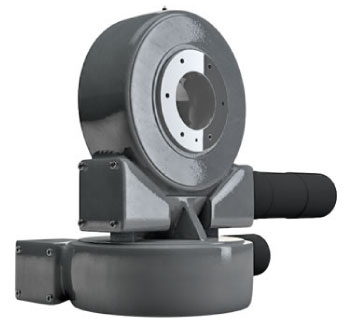

KDE系列双轴回转装置

KDE系列概述和应用

凯迈的双轴回转装置可以同时绕两个独立的轴旋转。KDE系列提供了广泛的扭矩值并能支持重负载，可提供一致和高效的精度。

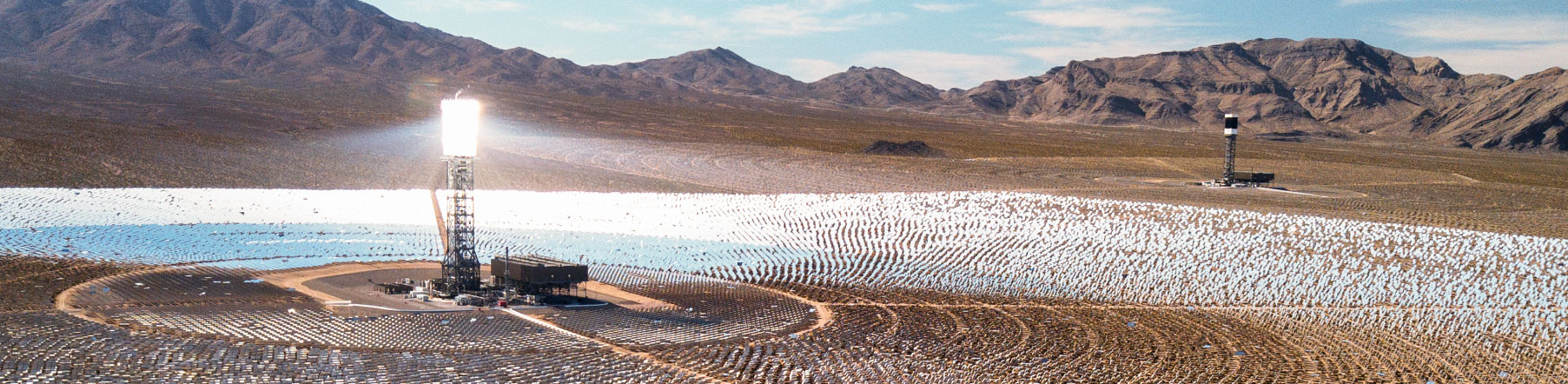

双轴KDE装置常见的应用是行星式太阳能跟踪器，如定日镜和聚光光伏，以及卫星和无线电天线。其他应用包括汽车升降机，机械臂定位器和舞台设备。

KDE系列特点:

在凯迈的环面包络蜗杆技术支撑下，KDE系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 在一整套总成中设计允许方位角和俯仰角两个轴的旋转运动
  • 箱式密封式壳体，提高密封能力
  • 使用了回转轴承组件
  • 360°旋转扭矩
  • 自锁式齿轮组
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配
  • 可定制接口以匹配安装要求

KDE系列双轴回转装置的规格

KDE系列的基本型号的性能参数：保持力矩3,000kN-m至10,000kN-m，输出扭矩从200N-m至3,700N-m，倾覆力矩从500-m至13,000N-m，变速箱减速比从30:1至156,600:1。KDE系列可以水平,垂直或多种角度倾斜安装。

装置类型 滚道直径 保持力矩 倾覆力矩
KDE3 76mm (3") 2.1 kN-m 0.5 kN-m
KDE5 127mm (5") 5.5 kN-m 2.8 kN-m
KDE7 178mm (7") 10.0 kN-m 5.4 kN-m
KDE9 229mm (9") 39.0 kN-m 25.0 kN-m
KDE12 305mm (12") 49.9 kN-m 31.5 kN-m
KDE14 356mm (14") 54.4 kN-m 47.6 kN-m
KDE17 432mm (17") 65.6 kN-m 94.9 kN-m
KDE21 432mm (17") 81.0 kN-m 152.3 kN-m

KDE系列规格下载

可靠性验证

凯迈双轴转装置经过了连续的可靠性测试，并在精确的3D模拟下可保证30年现场使用寿命。具有ISO 9001， CE， REACH和TUV认证。
