单轴回转装置

单轴回转装置是行业一个标准，绕单轴旋转，可靠，安装简单，使用非常为广泛。

HE系列

设计用于太阳能跟踪器，可按照客户应用需求而定制。

查看HE系列

VE系列

设计用于太阳能跟踪器，也可用于需水平轴输出的应用领域。

查看VE系列

SE系列

带有唇形密封圈的密封式壳体。设计用于采矿设备、高空作业车、起重机、挖掘机架、定位器、转向系统和公用设备。

查看SE系列

LP系列

较薄外形，箱式密封式壳体。设计用于太阳能跟踪器，采矿设备，高空作业车，起重机，挖掘机架，定位器，转向系统，医疗应用，卫星和雷达天线。

查看LP系列

KE系列

箱式密封壳体，设计用于太阳能跟踪器，采矿设备，高空作业车，起重机，挖掘机架，定位器，转向系统，医疗应用，卫星和雷达天线。

查看KE系列

S系列

开放式壳体。适用于高空作业车、起重机、挖掘机架、转向系统、转盘和公用设备。

查看S系列

WE系列

WE系列回转装置配备了IP55的封闭式外壳，具有低维护，低成本等优势，同时能提供更大的装置保护。

查看WE系列

KPE系列

KPE系列回转装置配备了IP55的封闭式外壳，具有低维护，低成本等优势，同时能提供更大的装置保护。

查看KPE系列

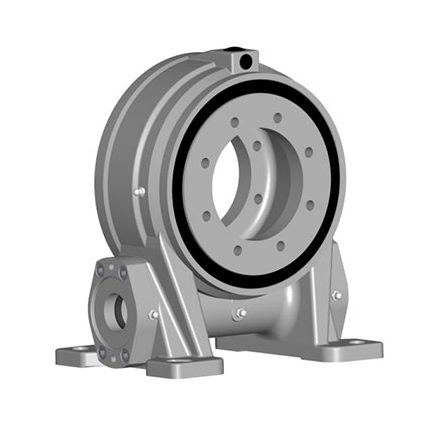

HE单轴太阳能跟踪回转装置

HE系列概况及应用

设计用于太阳能跟踪器，可按照客户应用需求而定制。HE系列是完全封闭的立式回转装置，主要设计用来提供较高的性能。

凯迈的单轴回转装置具有多种创新特征，包括双输出扭矩管接口和集成安装法兰可与柱子直接连接，既降低了成本，又进一步提高了安装效率。

HE系列特点:

在凯迈的环面包络蜗杆技术支撑下，HE系列回转装置有着可靠的准确性，具有众多特点和优势。

  • 优化单轴光伏跟踪器设计
  • 整体滚道
  • 硬限位机构
  • 非360°整圈齿轮
  • 自锁齿轮组
  • 输入扭矩、输出扭矩和安装方式均可定制
  • 电机/液压马达选配

HE系列单轴回转装置的规格

HE系列装置有四种尺寸，有多种安装方式，配有扭矩输出管。性能参数：保持力矩15kN-m 到 3915kN-m，输出扭矩2.5 kN-m 到8kN-m。可提供51:1至61:1的齿轮箱减速比。

装置类型 滚道直径 保持力矩 倾覆力矩
HE3 76mm (3") 3.0 kN-m 1.0 kN-m
HE5 127mm (5") 12.0 kN-m 10.0 kN-m
HE6 152mm (6") 15.0 kN-m 11.0 kN-m
HE7 190mm (7.5") 28.0 kN-m 16.9 kN-m
HE8 210mm (8") 36.0 kN-m 16.9 kN-m
HE9 230mm (9") 40.0 kN-m 17.6 kN-m
HE9-HD 230mm (9") 60.0 kN-m 17.6 kN-m
Swipe Chart to the Left

HE系列规格下载

可靠性验证

凯迈HE回转装置是太阳能跟踪市场上常用的单轴驱动装置，我们所有的解决方案都提供30年的性能保证。

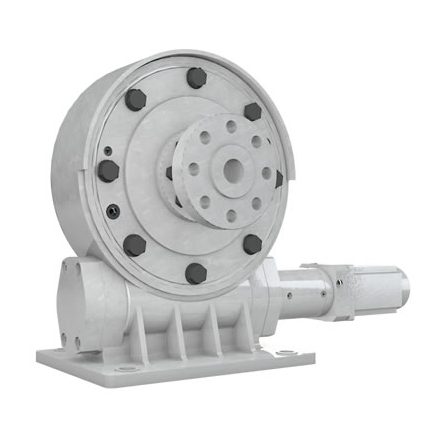

VE单轴回转装置

VE系列概况及应用

专为太阳能跟踪器和有水平轴输出要求的应用领域设计，VE系列的全封闭垂直式回转驱动装置不需要额外的配件安装。

为在强风中保持太阳能电池板的稳定，VE系列是高功率驱动装置，可以旋转并精确定位很长的一排电池板，以提供更好的能源收集方案。

VE系列特点:

在凯迈的环面包络蜗杆技术支撑下，VE系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 专为单轴太阳能跟踪器和有水平轴输出要求的应用领域而设计
  • 使用了回转轴承组件
  • 360°旋转
  • 自锁齿轮组
  • 输入扭矩、输出扭矩和安装方式均可定制
  • 电机/液压马达选配

VE系列单轴回转装置的规格

VE系列的基本型号所提供的性能参数：保持力矩3000N-m到38,710N-m，输出扭矩201N-m到8,960N-m，倾覆力矩负载能力500N-m到33,900N-m，齿轮箱减速比为30:1到156,600:1。垂直式安装，不需要额外配件。

装置类型 滚道直径 保持力矩 保持力矩
VE3 76mm (3") 2.1 kN-m 0.5 kN-m
VE5 76mm (3") 4.3 kN-m 3.5 kN-m
VE7 178mm (7") 10.0 kN-m 9.5 kN-m
VE9 230mm (9") 39.0 kN-m 31.5 kN-m
VE14 76mm (3") 54.4 kN-m 47.4 kN-m
VE17 76mm (3") 65.6 kN-m 94.9 kN-m
VE21 530mm (21") 81.0 kN-m 152.3 kN-m

VE系列规格下载

可靠性验证

凯迈VE回转装置是定制设计，30年使用寿命。我们所有产品都符合ISO9001，CE，REACH和TUV认证的标准。

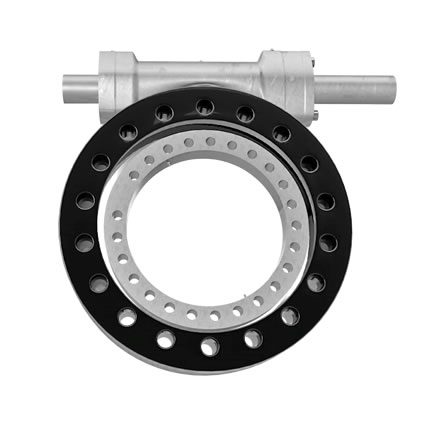

SE系列回转装置

SE系列概况及应用

凯迈SE系列回转装置适用于各个行业，对于同一变速箱既要求负载保持又有旋转扭矩时，SE系列是理想选择。

SE回转装置的特点是封闭式壳体，带有唇形密封，设计用于采矿设备，高空作业车，起重机，挖掘机架，定位器，转向系统和公用设备。

SE系列特点:

  • 低成本的封闭式设计，并带有唇形密封条
  • 使用了回转轴承组件
  • 360°旋转
  • 自锁齿轮组
  • 在某些型号上可提供双蜗杆设计，以增加扭矩能力
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

SE系列单轴回转装置的规格

SE系列装置的基本型号尺寸提供的性能范围有：保持力矩6kN-m到220kN-m，输出扭矩200N-m到63kN-m，倾覆力矩负载能力500N-m到271kN-m，齿轮箱减速比为30:1到156,600:1。可以水平、竖直或多种角度倾斜安装。

装置类型 滚道直径 保持力矩 倾覆力矩
SE7 187mm (7") 7.0 kN-m 13.6 kN-m
SE9 229mm (9") 39.0 kN-m 33.9 kN-m
SE12 305mm (12") 49.9 kN-m 54.2 kN-m
SE14 356mm (14") 54.4 kN-m 67.8 kN-m
SE17 432mm (17") 65.6 kN-m 135.6 kN-m
SE21 533mm (21") 81.0 kN-m 203.4 kN-m
SE25 635mm (25") 89.1 kN-m 271.1 kN-m
SE28 711mm (28") 180.7 kN-m 457.5 kN-m

SE系列规格下载

可靠性验证

凯迈SE回转装置配备了IP55的防护外壳，可以防护环境污染物，如灰尘，污垢，沙子和水。产品通过严格的测试，可以支持30年产品质保并获得了ISO 9001， CE， REACH和TUV认证。

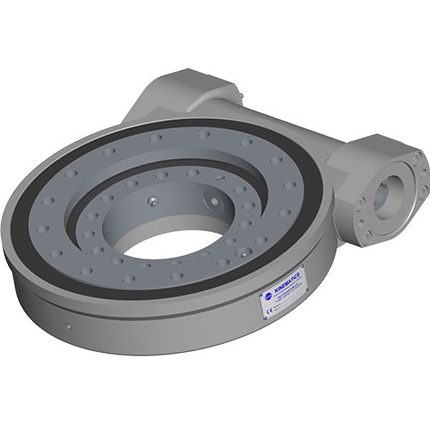

LP系列单轴回转装置

LP系列概况及应用

与标准型号SE和KE相比，凯迈LP系列回转装置在材料上减少了10%。这种减薄、减重的外形设计帮助OEMs实现设备总体重量指标，增加有效载荷和臂架的范围。

LP装置具有耐环境腐蚀的箱式封闭式外壳，适用于太阳能跟踪器、采矿设备、高空作业车、起重机、挖掘机架、定位器、转向系统、卫星和雷达天线以及医疗应用

LP系列特点:

在凯迈的环面包络蜗杆技术支撑下，LP系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 减重和增高的低速齿轮箱
  • 箱式封闭式设计，提高密封性能
  • 使用了回转轴承组件
  • 360°旋转
  • 自锁齿轮组
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

LP系列单轴回转装置的规格

LP回转装置有三种尺寸，性能参数：保持力矩39kN-m至65kN-m，倾覆力矩45kN-m至135kN-m，输出扭矩8kN-m至18kN-m。变速箱减速比从61∶1至102∶1。

装置类型 滚道直径 保持力矩 倾覆力矩
LP9 229mm (9") 39.0 kN-m 33.9 kN-m
LP14 356mm (14") 54.5 kN-m 67.8 kN-m
LP17 432mm (17") 65.6 kN-m 135.6 kN-m

LP系列规格下载

可靠性验证

凯迈 LP回转装置配备了IP55的防护外壳，可以防护环境污染物，如灰尘，污垢，沙子和水。产品通过严格的测试，可以支持30年产品生产保证，并获得了ISO 9001， CE， REACH和TUV认证

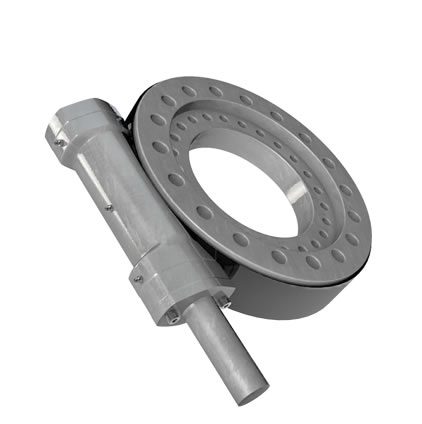

KE系列单轴回转装置

KE系列概况及应用

KE系列回转装置配备了IP55的封闭式外壳，具有低维护，低成本等优势，同时能提供更大的装置保护。

KE系列适用于太阳能跟踪器、采矿设备、高空作业车、起重机、挖掘机架、定位器、转向系统、卫星和雷达天线以及医疗领域

KE系列特点:

在凯迈的环面蜗杆技术支撑下，KE系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 箱式封闭式设计，提高密封能力
  • 回转轴承组件
  • 360°旋转
  • 自锁齿轮组
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

KE系列单轴回转装置的规格

基本型号的性能参数：保持力矩38kN-m至48kN-m，输出扭矩1400n -m至10kN-m，倾覆力矩33kN-m至67kN-m，变速箱减速比为30:1至156,600:1。KE系列可以水平或垂直安装。

装置类型 滚道直径 保持力矩 倾覆力矩
KE3 76mm (3") 3.0 kN-m 1.0 kN-m
KE5 127mm (5") 4.7 kN-m 3.7 kN-m
KE7 187mm (7") 7.0 kN-m 13.5 kN-m
KE9 229mm (9") 39.0 kN-m 33.9 kN-m
KE12 305mm (12") 49.9 kN-m 54.2 kN-m
KE14 356mm (14") 54.4 kN-m 67.8 kN-m
KE17 432mm (17") 65.6 kN-m 135.6 kN-m
KE21 533mm (21") 81.0 kN-m 203.4 kN-m
KE25 635mm (25") 89.1 kN-m 271.1 kN-m

KE系列规格下载

可靠性验证

KE回转装置配备了低维护的IP55等级的防护外壳，可以防护环境污染物，如灰尘，污垢，沙子和水。通过严格的测试，我们可以支持30年产品质保，并获得了ISO 9001， CE， REACH和TUV认证。

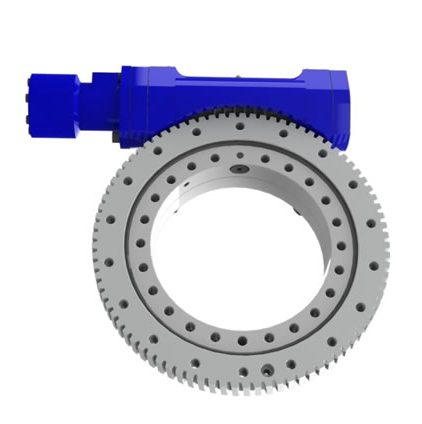

S系列单轴回转装置

S系列概况和应用

凯迈的S系列回转装置具有开放式的壳体设计，非常适合要求操作简单且低成本维护的制造设备。

S系列的无遮盖设计在高空作业车、起重机、挖掘机架、转向系统、转盘和公用设备上有很好的应用。

S系列特点:

在凯迈的环面蜗杆技术支撑下，S系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 低成本开放式设计
  • 使用了回转轴承组件
  • 360°旋转力矩
  • 自锁式齿轮组
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

S系列单轴回转装置的规格

S系列装置基本型号的性能参数：保持力矩3kN-m到220kN-m，输出扭矩200N-m到63kN-m，倾覆力矩500N-m到271kN-m，齿轮箱减速比由30:1升至156,600:1。可水平、竖直安装。也可装一个或两个蜗杆来增加扭矩。

装置类型 滚道直径 保持力矩 倾覆力矩
S7 178mm (7") 10.3 kN-m 13.6 kN-m
S9 229mm (9") 39.0 kN-m 33.9 kN-m
S12 305mm (12") 49.9 kN-m 54.2 kN-m
S14 356mm (14") 54.4 kN-m 67.8 kN-m
S17 432mm (17") 65.6 kN-m 135.6 kN-m
S21 533mm (21") 81.0 kN-m 203.4 kN-m
S25 635mm (25") 89.1 kN-m 271.1 kN-m

S系列规格下载

可靠性验证

稳健地测试装置的可靠性，凯迈 S系列具有30年的使用寿命，符合ISO9001， CE， REACH和TUV 认证。

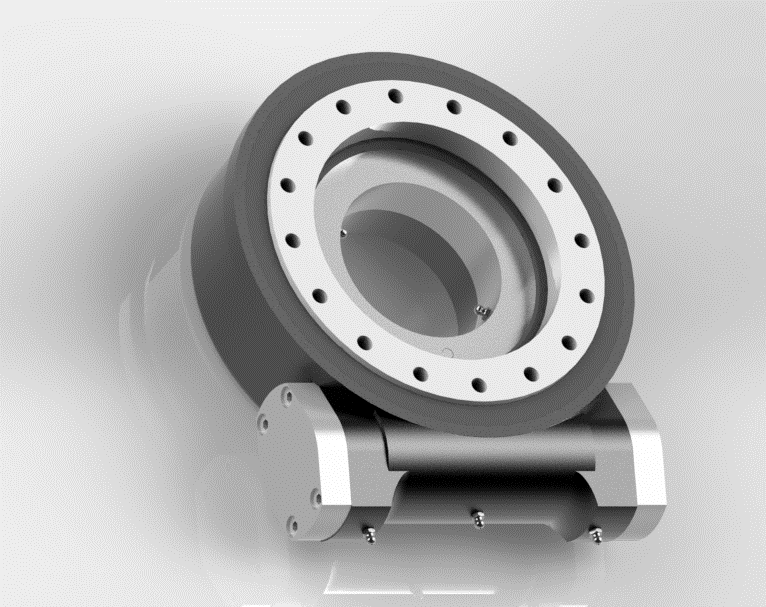

WE系列单轴回转装置

WE系列概述及应用

WE系列回转装置配备了IP55的封闭式外壳，具有低维护，低成本等优势，同时能提供更大的装置保护。

WE系列适用于太阳能跟踪器、采矿设备、高空作业车、起重机、挖掘机架、定位器、转向系统、卫星和雷达天线以及医疗领域

WE系列特点

在凯迈的环面蜗杆技术支撑下，WE系列回转装置可以在相同扭矩下提供更高的转速，有着可靠的准确性，也具有众多特点和优势。

  • 箱式封闭式设计，提高密封能力
  • 回转轴承组件
  • 360°旋转
  • 自锁/不自锁齿轮组
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

WE系列单轴回转装置的规格

基本型号的性能参数：保持力矩20kN-m至89kN-m，输出扭矩1750n -m至24kN-m，倾覆力矩15kN-m至271kN-m，变速箱减速比为47:1至150:1。WE系列可以水平或垂直安装。

装置类型 滚道直径 保持力矩 倾覆力矩
WE7 175MM 20KNm 15KNm
WE9 222.5MM 39.083KNm 45KNm
WE12 310.3MM 49.975KNm 54.24KNm
WE14 342.5MM 54.455KNm 67.8KNm
WE17 422.1MM 65.633KNm 135.6KNm
WE19 482.6MM 80.1KNm 196KNm
WE21 525.5MM 81KNm 203.4KNm
WE25 620MM 89.1KNm 271.164KNm

下载WE系列

可靠性验证

WE回转装置配备了低维护的IP55等级的防护外壳，可以防护环境污染物，如灰尘，污垢，沙子和水。通过严格的测试，并获得了ISO 9001， CE， REACH和TUV认证。

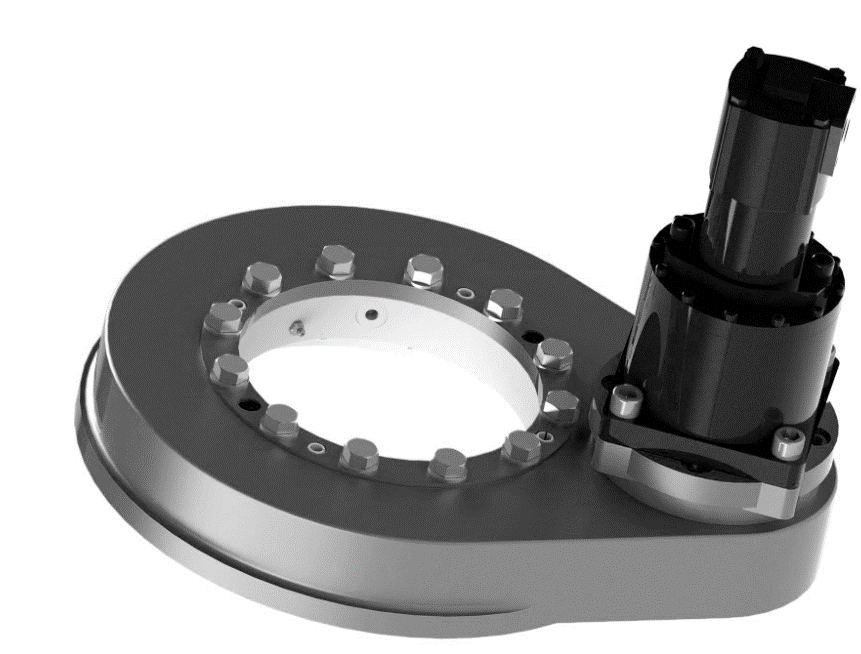

KPE单轴回转装置

KPE系列概述及应用

KPE系列回转装置配备了IP55的封闭式外壳，具有低维护，低成本等优势，同时能提供更大的装置保护。

KPE系列适用于采矿设备、高空作业车、起重机、挖掘机架、定位器、转向系统、卫星和雷达天线等；

KPE系列特点:

与蜗轮蜗杆产品不同，KPE系列采用大小齿轮结构，提高了转化效率，能够适应相对高速的旋转场景。KPE系列回转装置有着可靠的准确性，也具有众多特点和优势。

  • 箱式封闭式设计，提高密封能力
  • 回转轴承组件
  • 360°旋转
  • 公制或英制安装螺纹的标准选项
  • 可有多个输入选择
  • 电机/液压马达选配

KPE系列单轴回转装置的规格

基本型号的性能参数：最大静态扭矩10.622kN-m至53.888kN-m，输出扭矩5462n -m至36.342KN-m，倾覆力矩32kN-m至224kN-m，变速箱减速比为67:15至134:15。KPE系列可以水平或垂直安装。

装置类型 滚道直径 最大静态扭矩 倾覆力矩
KPE12 310.3MM 10,622Nm 32KNm
KPE17 407.5MM 12,682Nm 56KNm
KPE21 542.5MM 15,670Nm 86KNm
KPE26 660.4MM 39,667Nm 115KNm
SPE30 762MM 45,279Nm 148KNm
SPE34 863.6MM 49,180Nm 180KNm
SPE38 965.2MM 53,888Nm 224KNm

下载KPE系列

可靠性验证

KPE回转装置配备了低维护的IP55等级的防护外壳，可以防护环境污染物，如灰尘，污垢，沙子和水。通过严格的测试，并获得了ISO 9001， CE， REACH和TUV认证。
